ヘッド搭載

さて、いよいよヘッド搭載である。

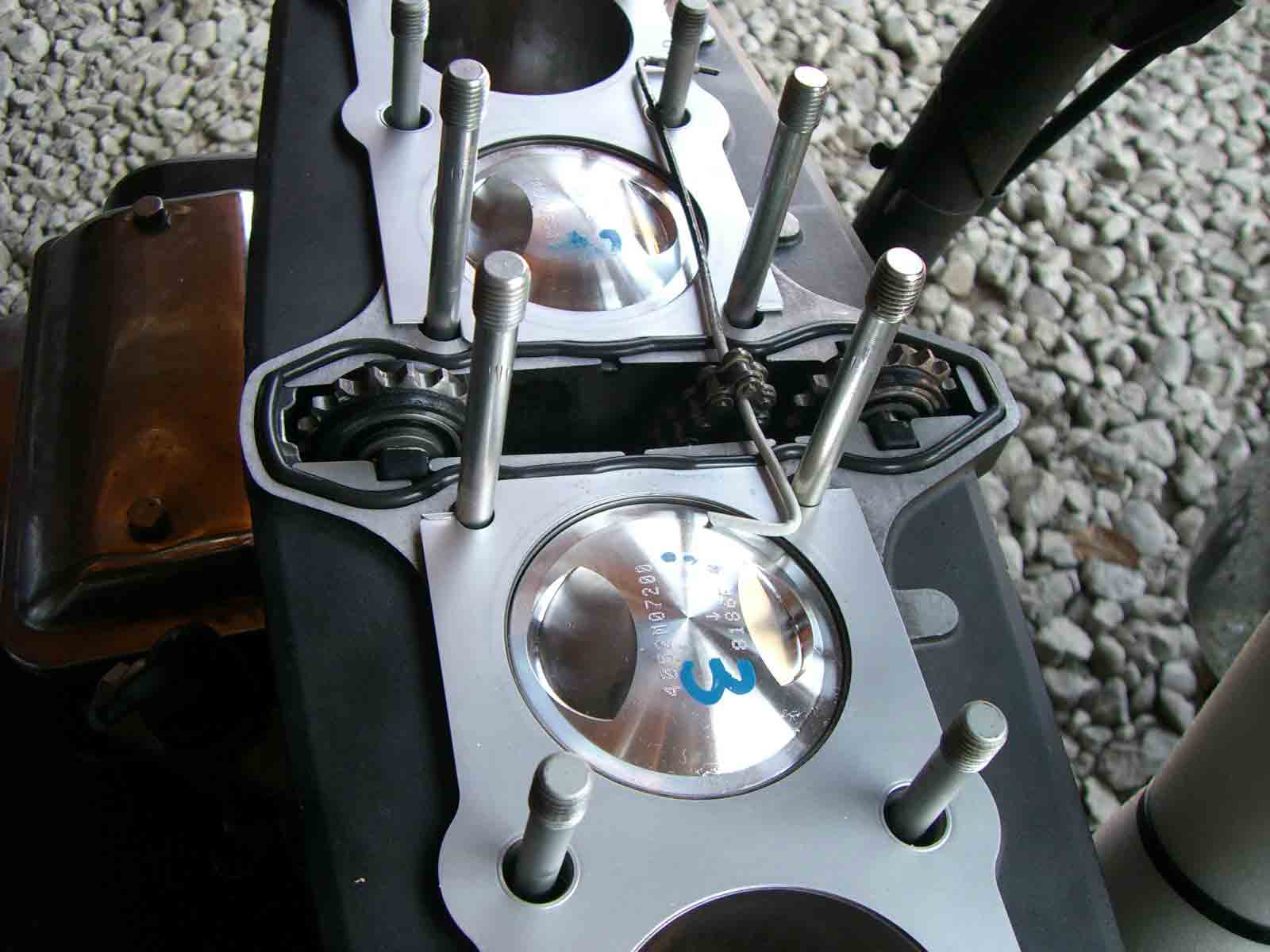

先ずはシリンダー上面を綺麗に脱脂して、アイドラーや変形Oリングを取り付ける。

シリンダーガスケットはワイセコ付属のものが１枚もので使えず、ある方からご教授いただきGPz１１００のガスケットがボアがほぼ同じであるために使用した。

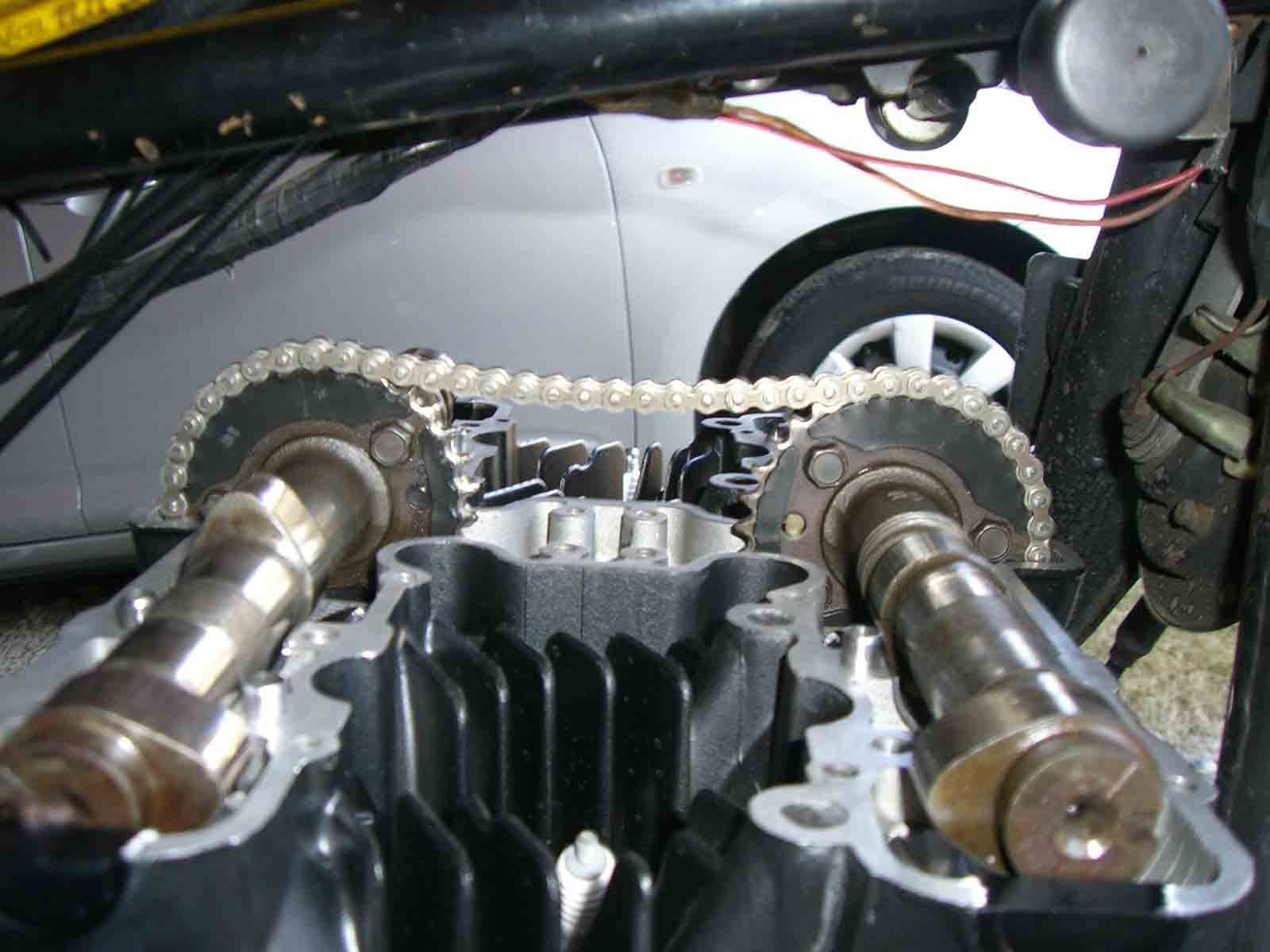

ヘッドを載せたらタイミングマークを1.4Ｔにあわせてカムを載せる。
EXカムスプロケの合わせマークをヘッド上面に合わせ、カムチェーンを引っ張り上げてスプロケに噛ませる。
次にINカムスプロケの２８番を合わせてカムホルダーを取り付け。

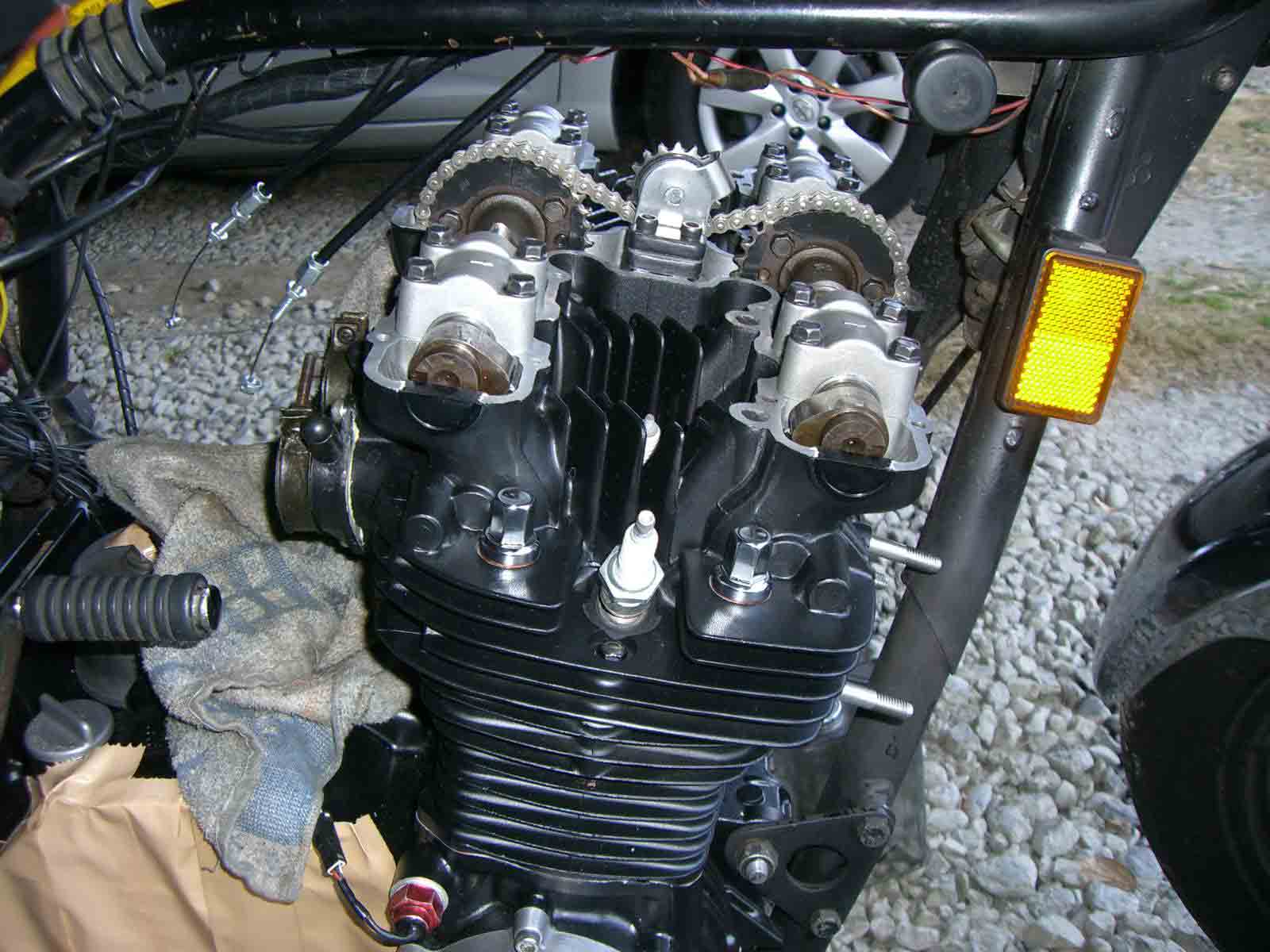

トップアイドラーを仮止めしたら、ハンドクランキングして確認。ハンドクランキングで異常に重かったりした場合は無理に回さず、組み間違えが無いか確認すること。
間違えが無ければ多少の抵抗があるものの、比較的軽く回るはず。
なお写真ではプラグが付いているが、ハンドクランクの際には外します。

異常が無いことを確認したらトップアイドラーを外して２８番ピンをもう一度確認して、アイドラー取付ネジにネジロックを塗り規定トルクにて取り付ける。

そうそう、クラッチプレートを忘れてました。

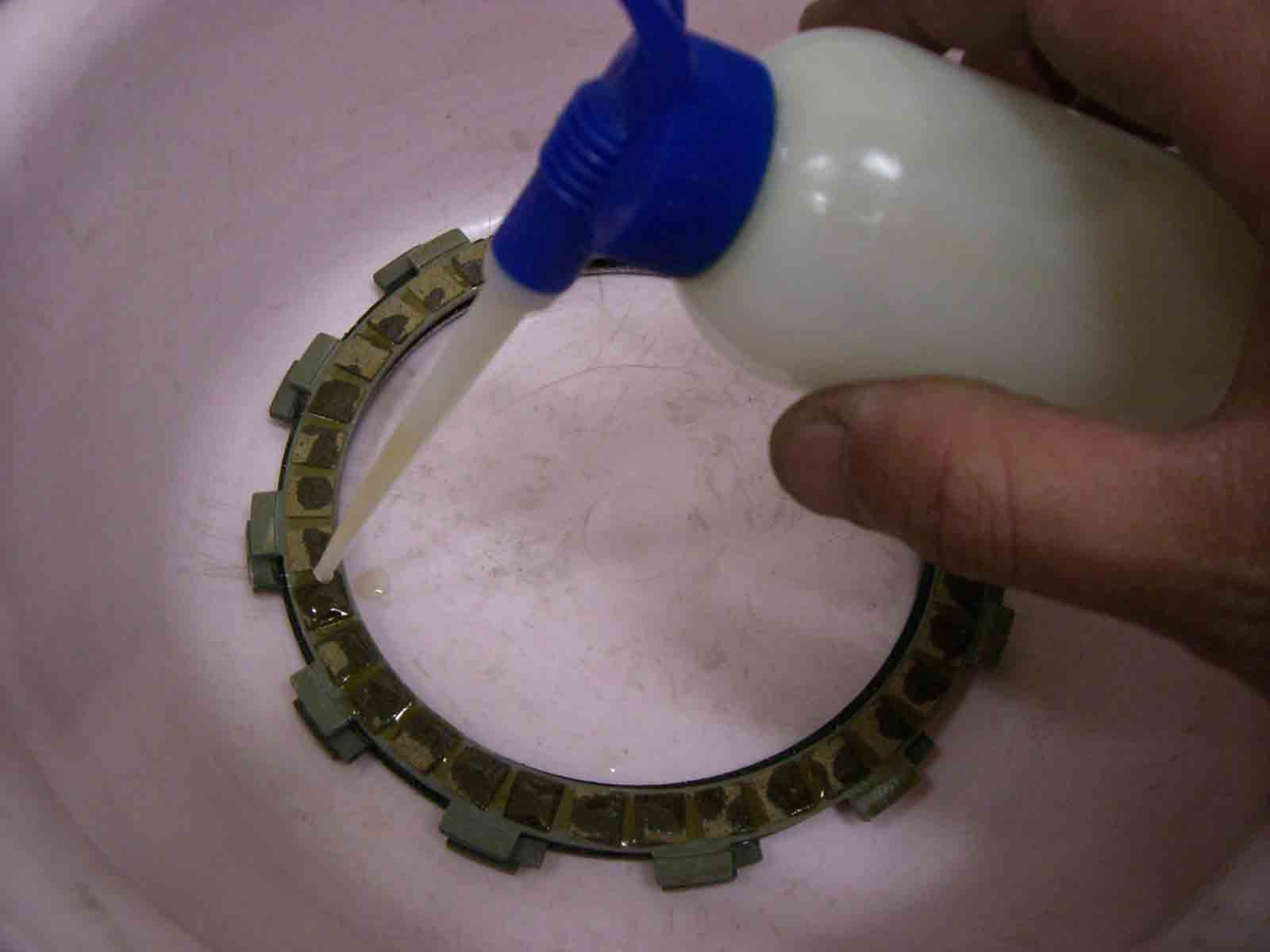

新品クラッチプレートをオイルを塗って取付。

組み順だけ間違えなければ（プレートは全部で３種類ある）それ程難しい作業はない。

ヘッドカバーを閉じる前に両カムシャフト部分にオイルを適量流し込みます。

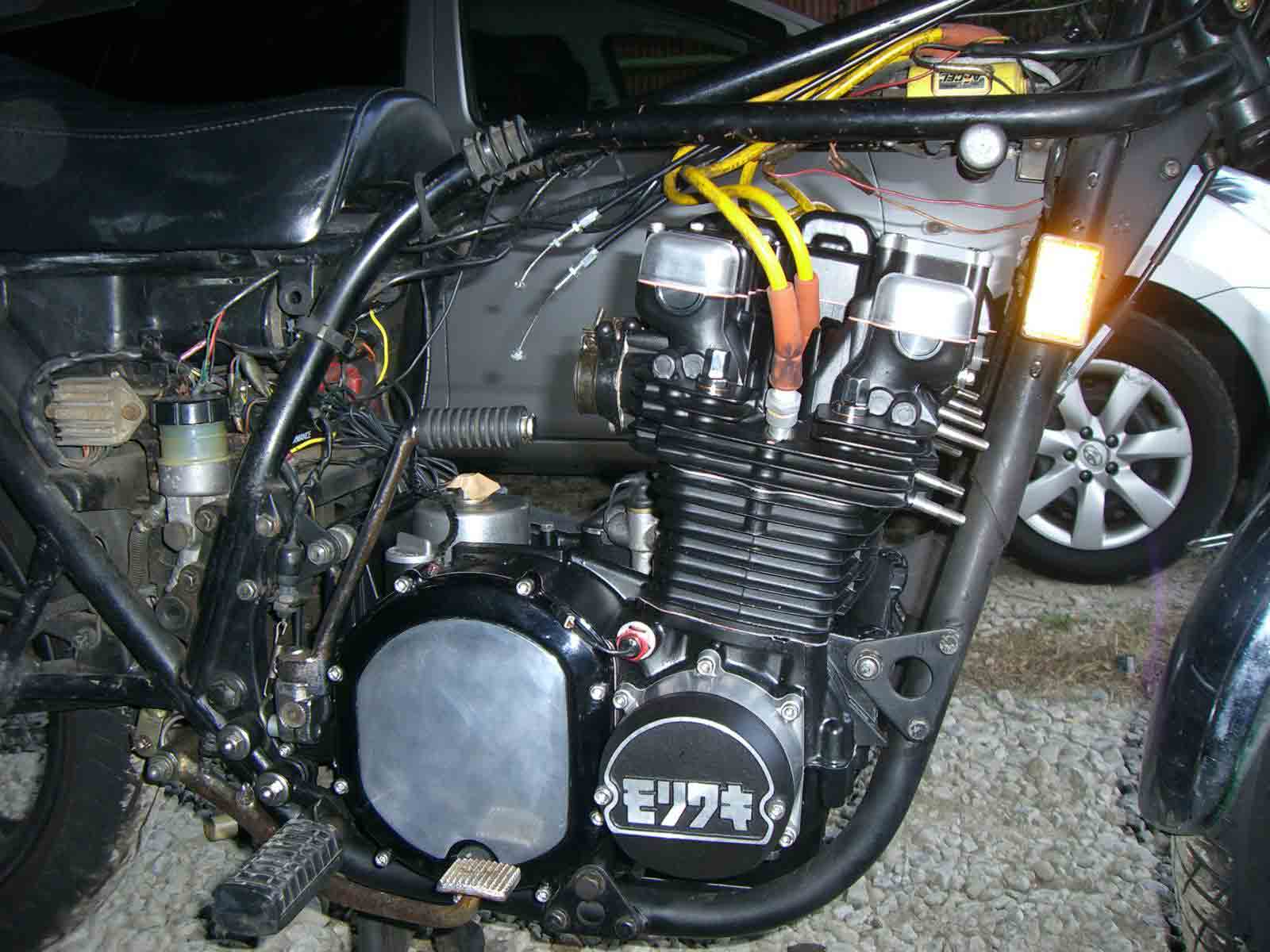

ヘッドカバー合わせ面を脱脂して、ガスケット両面に液体ガスケットを薄く塗り、ヘッドを閉じます。

さていよいよキャブ・マフラーを取り付けて火入れの儀式である。
